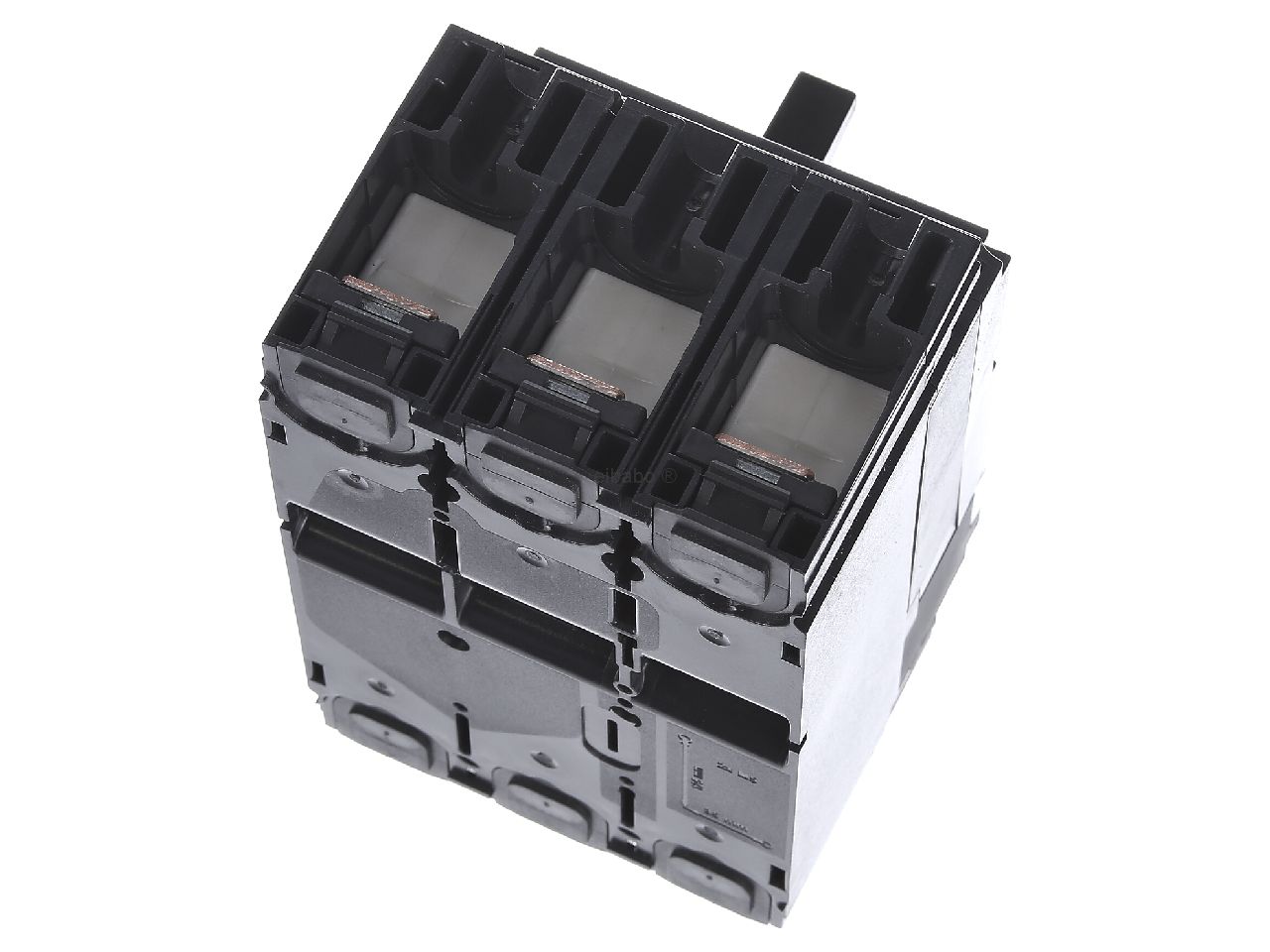

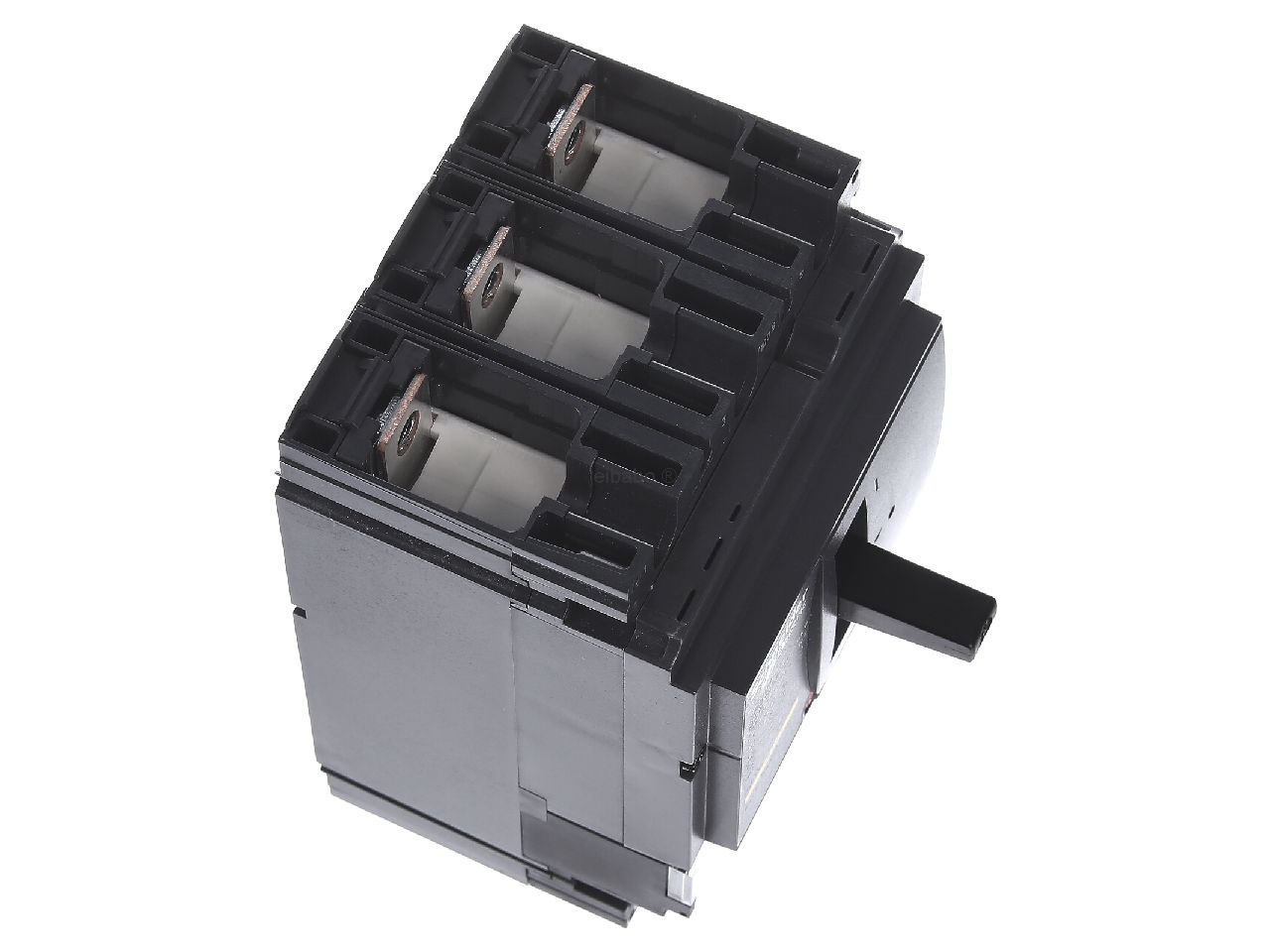

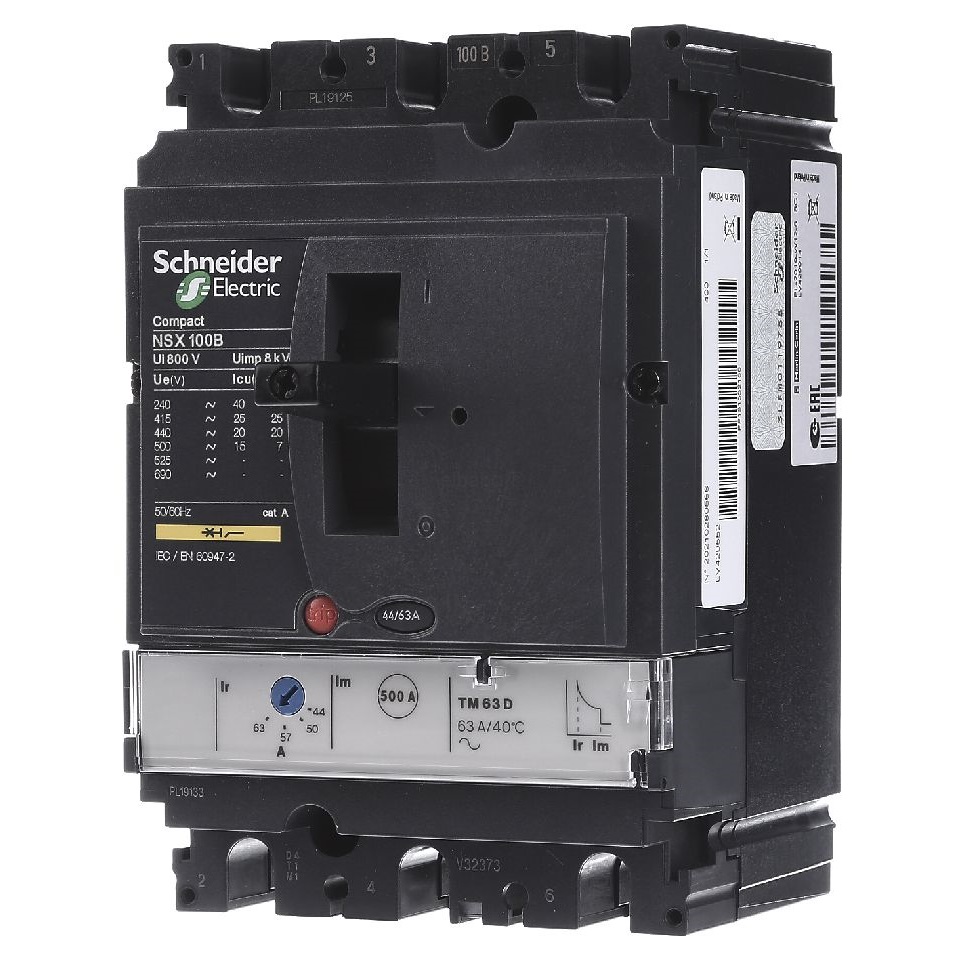

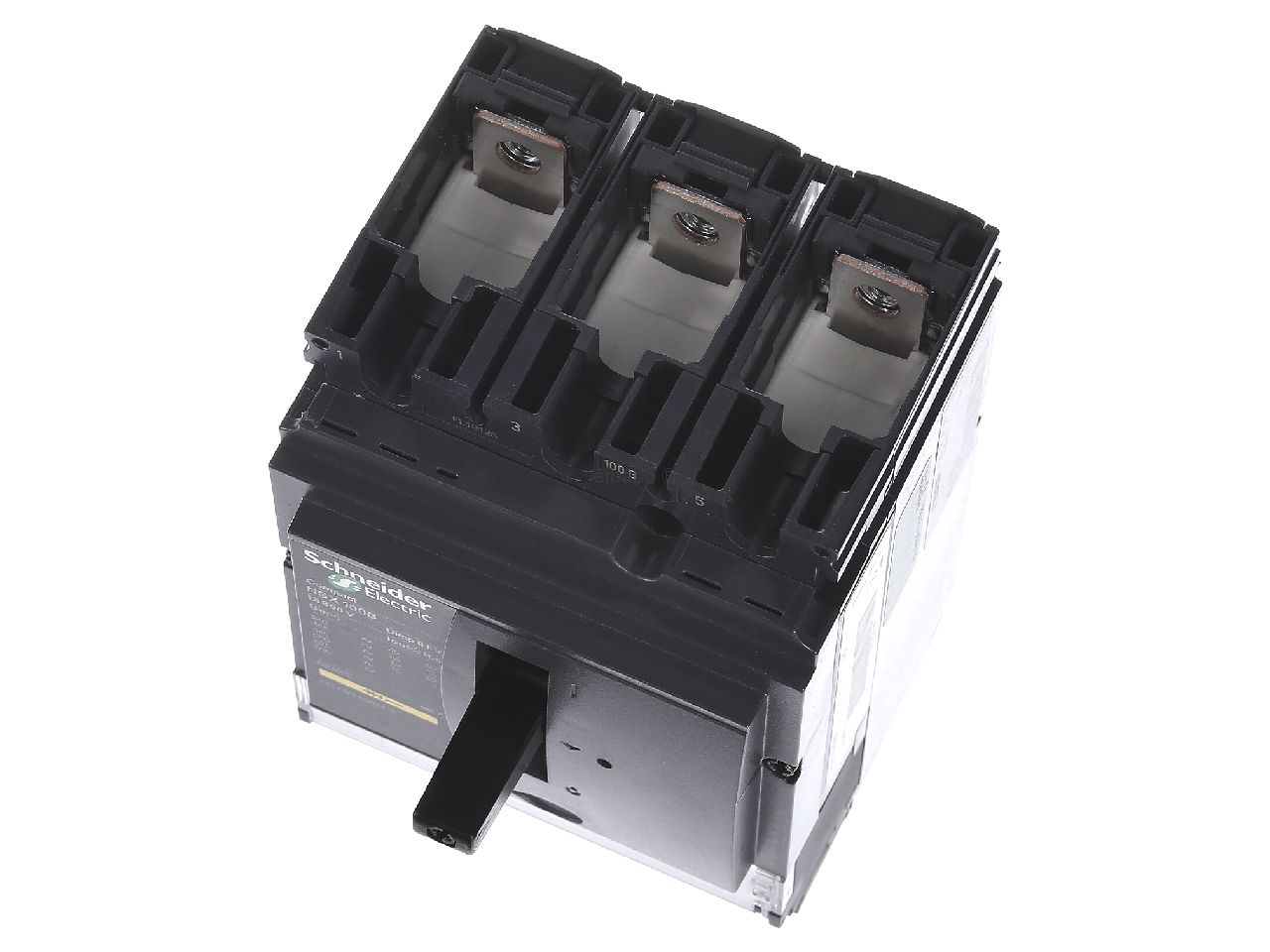

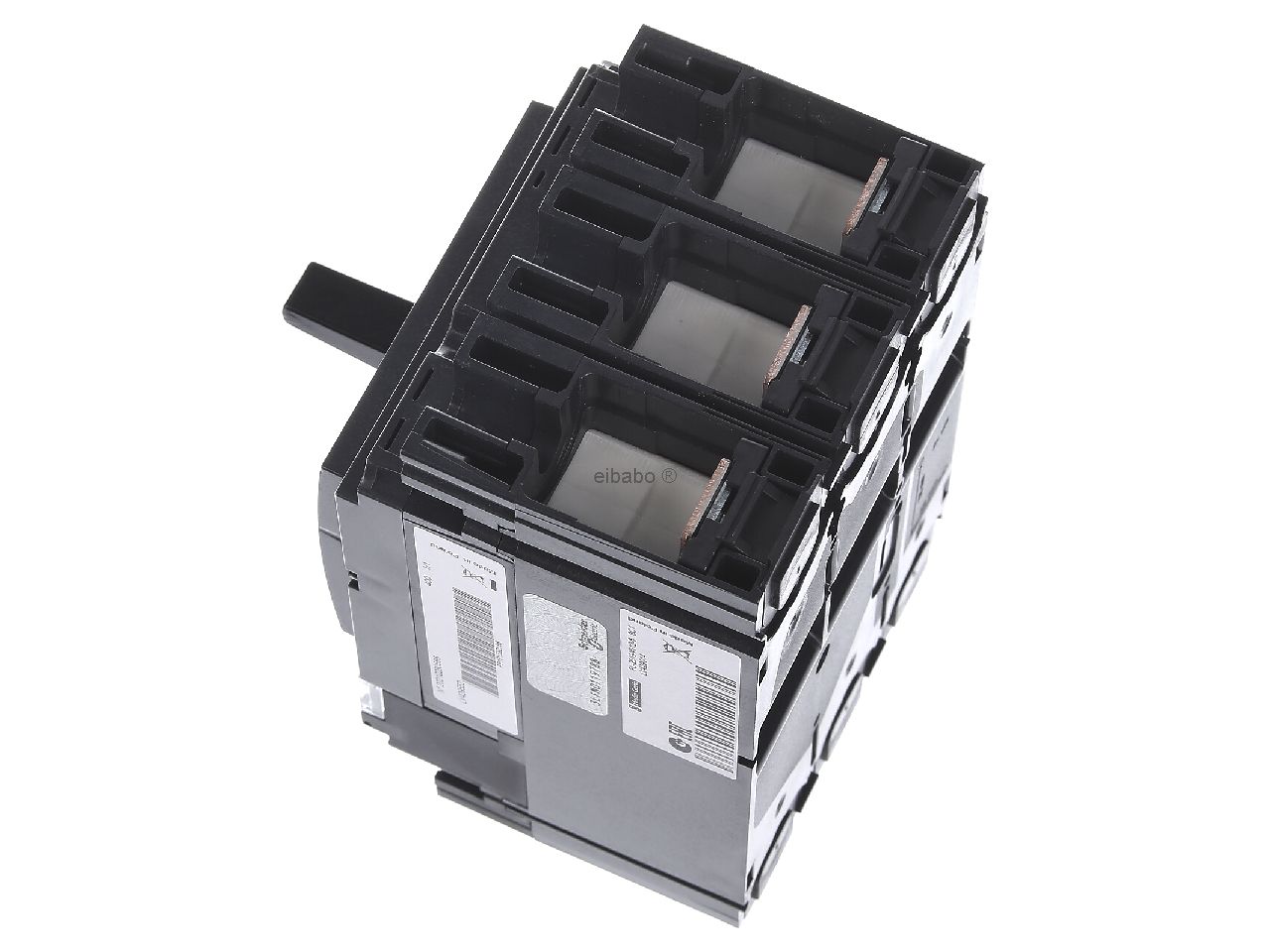

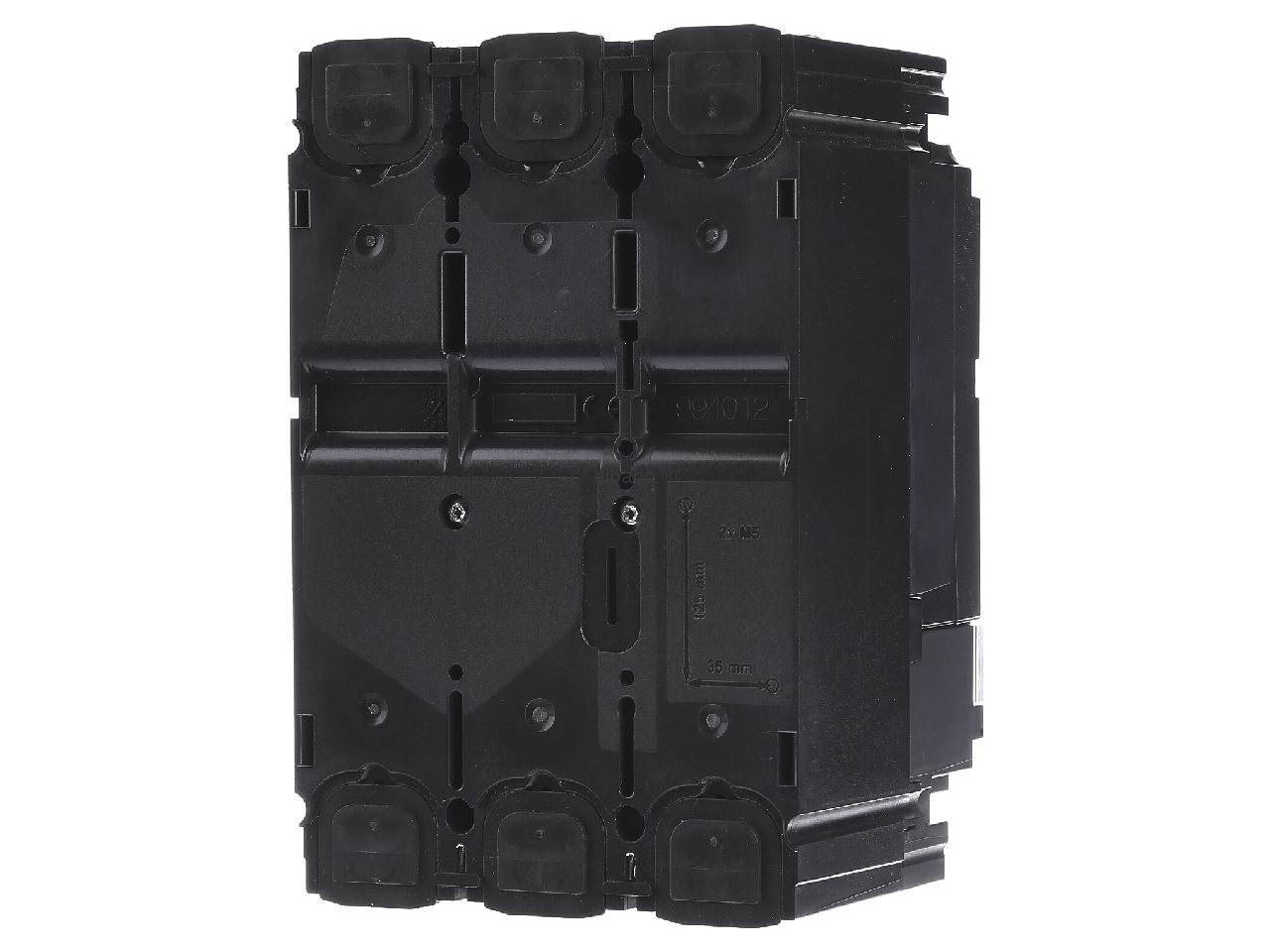

کلید اتوماتیک 63 آمپر LV429552 اشنایدرالکتریک

کلید اتوماتیک کمپکت که کلمه اختصاری آن MCCB می باشد که مخفف Molded Case Circuit Breaker است. این کلیدنوع دیگری از وسایل حفاظت الکتریکی است. این نوع کلید در صورت استفاده از جریان بار بیش از حد قطع کننده مدار مینیاتوری استفاده می شود. کلید اتوماتیک کمپکت اشنایدر توانایی جلوگیری از وارد شدن خسارات و سوختگی به تجهیزات روشنایی، سیم‌ها، ماشین‌آلات صنعتی، برق صنعتی و …را در خود جای داده است.این کلید ها در برابر به وجود آمدن اضافه‌ بار و اتصال کوتاه در مدارهای واکنش نشان می دهند و سیستم را قطع می کنند. به بیانی ساده‌تر کلید کمپکت اشنایدر نقش یک محافظ را در مقابل اضافه‌بار و اتصال کوتاه بازی می کند. معمولاً جریان‌هایی که بیشتر از مقدار تعیین‌شده برای کلید مینیاتوری است، توسط این کلیدها هدایت و تنظیم می شوند. مطلبی که گفته شد، اهمیت استفاده و خرید کلید اتوماتیک کمپکت را در سیستم‌ها بیان می کند که وجود مزیت‌هایی چون توانایی قطع کردن فازهای مختلف به‌ صورت هم‌ زمان و در کوتاه ترین زمان ممکن می باشد. این کلید ها به دلیل استفاده دوباره و مجدد از آن نسبت به کلید مینیاتوری، سبب رواج یافتن آن در صنایع برقی شده است. تفاوت بین کلیدهای اتوماتیک و غیر اتوماتیک در این موضوع می باشد که در کلیدهای اتوماتیک رله های الکترونیکی مختلف جهت تشخیص جریان اضافه بار و اتصال کوتاه و سایر پارامترها  در کلید ها تعبیه شده است، مانند کلید اتوماتیک هوایی، اما کلیدهای غیر اتوماتیک صرفا جهت قطع و وصل کردن مدار به کار می روند و در آنها رله الکترونیک وجود ندارد. کلید اتوماتیک اشنایدر به همراه لوازم جانبی از قبیل کنتاکت کمکی، رله شنت، رله آندر ولتاژ، کنتاکت تریپ، موتور و غیره در مدارات مورد استفاده قرار داده می شود.

واحد تریپ کلید اتوماتیک از دو قسمت حساس به حرارت و حساس به جریان تشکیل شده است. قسمت حساس به حرارت یا حفاظت حرارتی برای حفاظت در برابر اضافه بار و قسمت حساس به جریان یا حفاظت مغناطیسی برای حفاظت در برابر اتصال کوتاه است. در حفاظت حرارتی یک بی متال (دو فلز با ضریب دمایی متفاوت که به یکدیگر متصل شده اند) قرار دارد که با عبور جریان گرم می شود اما اگر جریان بیش تر از جریان نامیِ تنظیم شده شود، بی متال خم شده و با برخورد به میله ی تریپ برق را قطع می کند. در حفاظت مغناطیسی، عبور جریان اتصال کوتاه از سیم پیچ با هسته ی متحرک سبب تولید میدان مغناطیسی بزرگی در سیم پیچ می شود که می تواند هسته ی سیم پیچ را به سمت میله ی تریپ حرکت دهد و برق را قطع کند. به این ترتیب کلید اتوماتیک با استفاده از واحد تریپ TM-D از تجهیزات الکتریکی پایین دست محافظت می کند.
